27 października 2014

Podświetlane półki szklane - cz.2

Ostatnio było o półkach szklanych samonośnych.
Dzisiaj pokażemy wam, jak efektownie oświetlić półki zamontowane w meblach, szafach, zabudowach.

Klipsy LED

Popularnym rozwiązaniem, które stosują firmy produkujące meble, są klipsy LED.
Cechuje je łatwy montaż, stosuje się je głównie w dwóch kolorach: białym ciepłym i białym zimnym (choć bez problemu znajdziemy je w wersji RGB, np. tutaj), niewielkie wymiary. Mogą być metalowe lub z przezroczystego plastiku.

Efekt? Nie oświetlą całej półki. Zaznaczą jednak jej obecność i rozświetlą nieco zawartość szafki.



Klipsy ze zdjęć 6 i 7 mogą oświetlić tylko tylną ściankę mebla lub jednocześnie półkę i "plecy" witryny.

Profile

Innym rozwiązaniem są profile aluminiowe docinane pod długość szklanej półki.
Występują w kilku wersjach.


Profile na półki o grubości do 8mm (zdj.10) i 6mm (zdj. 11). Te dwa profile podświetlą półki na całej długości równym światłem. Można je też stosować do podświetleń reklam wykonanych w pleksi lub szkle metodą piaskowania czy grawerowania.
Profil ze zdj.12 służy do podświetlania zarówno półki szklanej jak i tylnej ścianki mebla.

Ich koszt jest wyższy niż klipsów, ponieważ docinamy je pod wymiar. Mogą sięgać od ścianki do ścianki mebla lub mieć krótszy wymiar dopasowany do waszych potrzeb.
Mamy tu jednak nieograniczone możliwości jeśli chodzi o kolor czy moc LEDów.

Dobieramy taśmę LED
  1. Nie stosujmy taśm w silikonie, oznaczonych IP65. Silikon pochłania nam nieco światło, zmienia lekko barwę a pod wpływem ciepła po jakimś czasie zaczyna odchodzić i nieestetycznie wygląda.
  2. Do płytkich półek wystarczy taśma 3528 300LED/5m, do półek o głębokości 50cm lub kiedy chcemy otrzymać spektakularny efekt linii na mlecznym szkle (jak na zdjęciu poniżej) zastosujmy taśmę 5050 150LED/5m lub nawet 5050 300LED/5m.
  3. Przy podświetleniu półek należy pamiętać o wypiaskowaniu (zmatowieniu) przedniej krawędzi szyby. Dzięki temu uzyskamy jednolitą świecącą linię a nie rząd punkcików. Możemy również wypiaskować całą szybę - przykład garderoby z butami, wtedy należy odnieść się do pkt.3 - im głębsza półka, tym mocniejsza taśma LED.

Na koniec jeszcze trzy inspiracje.



Klipsy LED i profile do kupienia w naszym sklepie:
Klipsy metalowe i transparentne - klipsy LED
Profile do półek szklanych - profile do LED

Źródło zdjęć:
1/2/3/4/5/6/7/8/9/10/11/12/13/14/15


30 lipca 2014

Podstawowe pomiary w elektronice

Zapraszamy was na kolejny post z serii ABC Elektroniki.
Przeskakujemy literkę R, żeby pokazać wam jak podłączyć miernik, aby zmierzyć napięcie (U) oraz natężenie prądu (I).

To co nam będzie przede wszystkim potrzebne, to miernik uniwersalny (zwany inaczej multimetrem).

miernik, multimetr, mierzenie napięcia, mierzenie natężenia prądu

25 czerwca 2014

Podświetlane półki szklane - cz.1

Uuuuuuu, nie było nas długo.
Wróciliśmy! W nowej odsłonie strony i sklepu, i mamy dla was pomysły na podświetlane półki szklane!

Dzisiaj - wykorzystanie samonośnych półek szklanych podświetlanych taśmami LED. Zobaczcie jak świetnie wyglądają. Białe, kolorowe, a może RGB? Salon, kuchnia, łazienka, hall, sklep, restauracja czy salon kosmetyczny!

Półki te można znacznie obciążyć, nawet do 50kg przy użyciu np. profilu PS-10! Książki, sprzęt audio, pełne butelki, ...

Elegancko wyglądają i ładnie eksponują przedmioty.

półki szklane LED | inspiracje LED

11 października 2013

S - zasilacz symetryczny

Czym jest zasilacz symetryczny?

Czasem zachodzi potrzeba zbudowania zasilacza o znacznej wydajności prądowej, który wykazuje odporność na silne przeciążenia impulsowe. Takie urządzenia potrzebne są często przy budowie wzmacniaczy audio, gdzie dzięki dość niskiemu napięciu zasilania można uzyskać znaczną moc.

Taki zasilacz daje nam dwa, tej samej wartości (symetryczne) napięcia względem wspólnej masy (GND) - jedno dodatnie, drugie ujemne. Dzięki temu maksymalne napięcie jakie można uzyskać jest równe sumie wartości bezwzględnej obu symetrycznych napięć.

Do budowy takiego zasilacza potrzeba specjalnego transformatora (z dwoma symetrycznymi uzwojeniami wtórnymi), prostownika pełnookresowego oraz kondensatorów filtrujących o znacznych pojemnościach.

Przykładem może być:

transformator | podstawy elektroniki | abc elektroniki
Transformator TTS 150/Z 230/2X24V
lub transformator INDEL TST 200/016-2x28V

Jako prostownik z kondensatorami filtrującymi można użyć zestaw NE069/ NE069A.

2 września 2013

Włącznik mikro do LED

Nowości u nas, nowości!!!

Pracowaliśmy, pracowaliśmy i wypracowaliśmy taki oto włącznik do taśm i listew LED.

włącznik do LED w profilu | włącznik do LED ze ściemniaczem

Ładny?
A jaki funkcjonalny! :)

Zamontowany w profilu jest niemalże niewidoczny.
Możemy podłączyć do niego listwę lub taśmę LED maksymalnie do 2A.
Czyli nie tak mało. Przy taśmie 3528 300LED - 5mb, a taśmy 5050 150LED - ok. 3 mb.
Wystarczy do oświetlenia szafy czy niedużej kuchni.

A tak prezentuje się w profilu SURFACE.



Włącznik możemy zamontować do profili SURFACE, GROOVE, CORNER, DEEP, TRIO, WIDE, PEN, OVAL. Przy stosowaniu włącznika MIKRO używamy pleksi (przesłony) "klik", która występuje w dwóch wersjach: transparentna i mleczna.

Wymiary: 50mm x 10mm.
Napięcie zasilania: 12V

MIKRO LED już wkrótce w naszym sklepie, a już od dziś można zamawiać mailowo :)
[edit: teraz włącznik nazywa się SWITCH i ma bezdotykowego brata OPTO, już dostępne w naszym sklepie]

Do kompletu mamy przygotowany włącznik z czujnikiem ruchu - do szaf i kuchennych szafek (zwłaszcza tych narożnych) jak znalazł!



1 sierpnia 2013

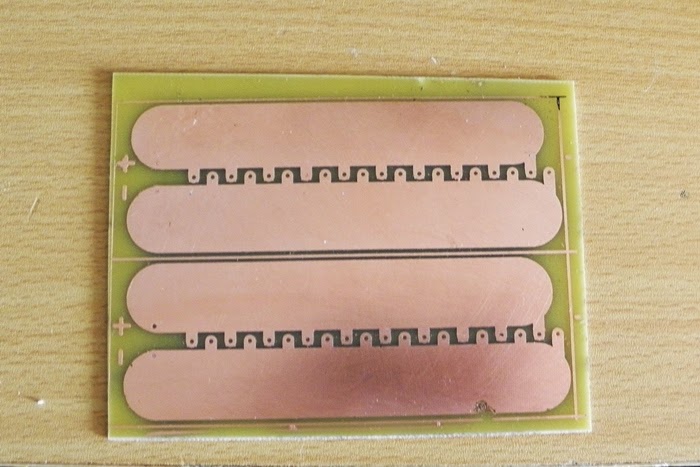

T - Trawimy własną płytkę

Znaleźliście fajny schemat lub już gotową mozaikę ścieżek. Zaprojektowaliście super urządzenie lub chcecie skorzystać z udostępnionego już projektu i złożyć wzmacniacz, efekt gitarowy lub po prostu jakiś elektroniczny gadżet.
Do tego potrzebna jest płytka. A jak płytki nie ma, to należy ją stworzyć! I dzisiaj właśnie o tym. O trawieniu (nie żołądkowym, choć proszek na trawienie się przyda), o prasowaniu i wszystkim co niezbędne by własnoręcznie przygotować płytkę.

trawienie płytki | domowe sposoby na wytrawienie płytki

Niezbędnik

Do wytrawienia płytki potrzebne nam będą:
- laminat
- aceton
- papier kredowy - nadadzą się np. katalogi reklamowe drukowane na grubszym, takim śliskim papierze, kartki z kalendarzy ściennych itp.
- dostęp do drukarki laserowej (drukarka atramentowa nie nadaje się!!!)
- nadsiarczan sodowy (środek trawiący) - czyli wytrawiacz B327
- żelazko lub tzw. laminarka

Trawimy - krok po kroku

1. Odtłuścić, najlepiej acetonem, powierzchnię miedzi na laminacie.

laminat dobrze najpierw umyć szorstką stroną gąbeczki do naczyń, tak, by powierzchnia była lekko porysowana - lepiej trzyma się wtedy toner



2. Wydrukować na papierze kredowym mozaikę ścieżek - należy przy tym uważać na skalowanie płytki i wyciąganie papieru z drukarki, żeby nie dotknąć palcami wydruku.


3. Przykładamy wydruk do laminatu - strona nadrukowana na czystą miedź.

4. Nanosimy toner z kartki na laminat metodą termotransferu. Można użyć laminarki i przepuścić kilkakrotnie (8-10 razy) laminat z papierem przez laminarkę lub prasując żelazkiem papier po laminacie.


5. Pozbywamy się papieru. Najlepiej odmoczyć płytkę w ciepłej wodzie z proszkiem lub mydłem. Usunąć odmoczony papier, uważając aby nie usunąć ścieżek. Powinien pozostać nam sam toner przyklejony do miedzi. Płytkę pozostawiamy do wyschnięcia.

6. Rozrabiamy wytrawiacz zgodnie z instrukcją na opakowaniu. Zanużamy laminat w wytrawiaczu i czekamy aż zniknie cała miedź poza tą pod tonerem. Aby usprawnić wytrawianie, wskazane jest poruszanie wytrawiaczem. Chodzi o to, aby ciecz była w ciągłym ruchu, co przyspieszy trawienie i zmniejszy ryzyko podtrawienia ścieżek. Nie przejmujcie się, jeśli wytrawiacz zrobi się niebieski - taki urok :D


7. Gdy płytka będzie już gotowa należy opłukać ją pod bieżącą wodą, po czym zmyć toner ze ścieżek acetonem.


UWAGA! Obsługę wytrawiacza najlepiej wykonywać w ubraniu ochronnym (fartuch, stare ciuchy), gdyż w przypadku zachlapania odzieży oraz jej późniejszym wypraniu, ulegnie ono zniszczeniu.
Innymi słowy - będą plamy i odbarwienia! U mnie już ze dwie koszulki mają "łatki".

Teraz pozostaje nam tylko nawiercić otwory pod elementy i możemy brać się za montaż.
Powodzenia!


25 czerwca 2013

Oświetlamy kuchnię - cz.2 - U specjalisty

Poprzednio pisałam o tym jak oświetlić już gotową kuchnię. Jeśli jednak dopiero zaczynacie remont w kuchni, zastanówcie się dobrze nad oświetleniem. Potrzebne jest nie tylko centralnie umieszczona nad stołem lub wyspą lampa, ale i oświetlenie blatu roboczego. Bo nie ma to jak zasłaniać sobie plecami światło przy krojeniu czy gotowaniu. Światło, które jest wmontowane w okapy może nam nie wystarczać. A może zrezygnujecie z centralnego oświetlenia na rzecz podświetlonego podwieszonego sufitu? I czy kuchnia musi być tylko praktyczna? Może małe szaleństwo z kolorami oświetlenia lub grafiką pomiędzy blatem a górnymi szafkami.
Zapraszam na inspirujący post o oświetleniu kuchennym :)

Kuchnia u specjalisty

Nowe meble w kuchni to zazwyczaj robota dla stolarza. W fazie projektowania warto zaznaczyć gdzie ma być zamontowane oświetlenie i jakiego typu. W poprzednim poście było o różnych typach profili, montowanych w już istniejących szafkach, dla podświetleń blatu mamy jeszcze profil wpuszczany.


Stolarz wyfrezuje nam dno szafki, w które wpuści profil z ledami. Dzięki temu będzie prawie niewidoczny - będzie wystawał jedynie kołnierz profilu. Przewody możemy poprowadzić w narożniku wewnątrz szafki i zamaskować taśmą izolacyjną w odpowiednim kolorze.

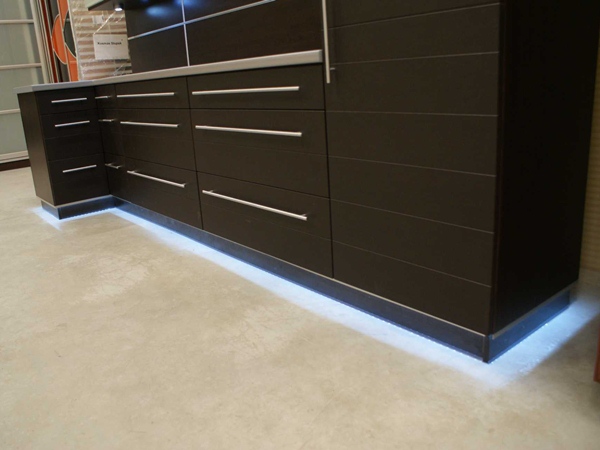

Oświetlenie blatu to nie wszystko, możemy doświetlić szuflady, witryny, ciemne narożne szafki, a nawet szafki typu cargo! Oprócz tego taśmy LED świetnie sprawdzają się w podświetleniu podblatowym i w cokołach. Kilka przykładów:






źródło

źródło



Oprócz oświetlenia na taśmach LED w profilach, możemy zastosować podświetlane dna szafek wiszących. Oświetlą nam one i blat roboczy i wnętrze górnych witryn. Super wygląda, jest praktyczne - ma włącznik i regulację natężenia światła. Możemy bezpośrednio podłączyć pod 230V. Jedyny minus - cena.

źródło

źródło

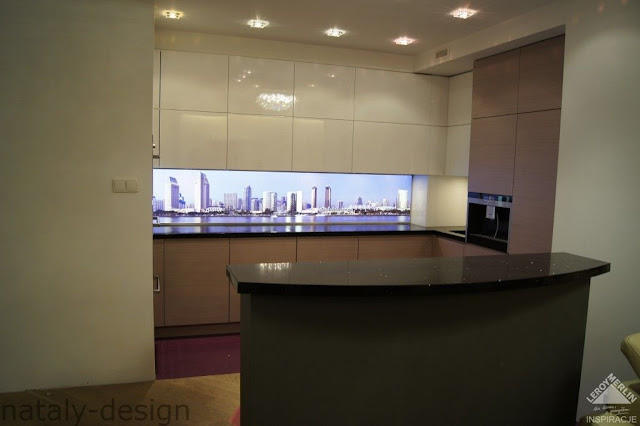

I moje ostatnio ulubione - podświetlane panele ścienne. Zwłaszcza jak ma się nieciekawy widok za oknem, lub okna w kuchni brak, a chcemy zyskać na wrażeniu głębi. Grafika i rozmiar - dowolny. Genialnie sprawdzają się nie tylko w kuchni.

źródło

źródło
Dodajmy do naszej kuchni nieco fantazji i lekkości, np. dzięki podświetleniu wyspy lub domowego barku.



źródło

Uważajmy tylko na ilość i kolor oświetlenia. Możemy mieć bardzo elegancką, podświetloną delikatnym niebieskim światłem kuchnię, jak ta:

źródło
W stylu high-tech:

źródło
Lub niczym ze statku ze Star Treka czy Gwiezdnych Wojen.

źródło


źródło

Na koniec kuchnia oświetlona LED z wykorzystaniem podświetlanej półki szklanej, oświetleniem nadblatowym, szafek wiszących i cokołu.



P.S. Jeżeli potrzebujecie porady, inspiracji czy gotowych produktów do oświetlenia waszej kuchni - zapraszamy! Piszcie, dzwońcie i mailujcie. Po cichutku zdradzę, że projektowaniem całych kuchni też się zajmuję :D
